Para comprar uma válvula tripartida, identifique a referência, a bitola, o material e as extremidades exigidos na instalação. A Merkoval recebe sua consulta para conferir o fornecimento.

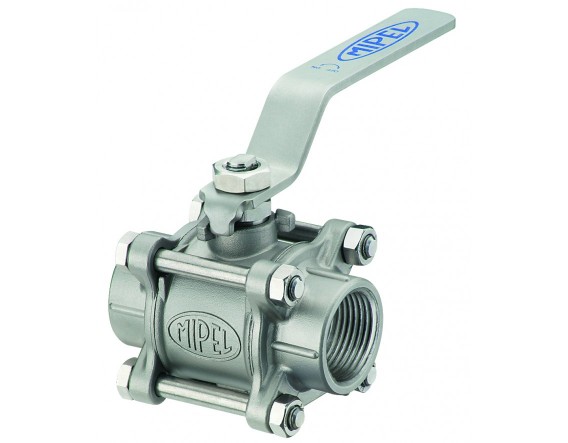

Referência técnica: Mipel 9310
| Característica | Referência do fabricante |
|---|---|
| Construção | Esfera tripartida, montagem flutuante e operação manual de um quarto de volta. |
| Passagem plena | Bitolas de 1/4 a 3 polegadas. |
| Passagem reduzida | Bitolas de 1/2 a 4 polegadas. |
| Extremidades da linha | NPT, BSP, rosca segundo BS EN 10226-1 e solda por encaixe SW, conforme configuração. |
| Ensaio e materiais | Teste ISO 5208; opções de corpo/tampa WCB, CF8 e CF8M. |
Plena ou reduzida?
A escolha precisa acompanhar o projeto e a referência cotada. Informe o requisito de passagem de forma explícita; ele não deve ser deduzido apenas da bitola nominal da válvula.
Rosca e solda por encaixe
Identifique o padrão da rosca ou a extremidade soldável. Tubo, conexão e válvula devem ser compatíveis. A montagem, os procedimentos de manutenção e a adequação ao processo seguem a documentação do modelo.
Solicite seu orçamento
Informe fluido, pressão, temperatura, vedação, quantidade e destino de entrega. Para outras construções, consulte válvulas bipartidas e a linha MGA.
Aplicação: bloqueio ou controle?
A esfera de bloqueio é uma opção para abrir e fechar a linha com um quarto de volta. Para regulagem contínua, é necessário um modelo próprio para controle, selecionado pela capacidade de vazão e pelo diferencial de pressão. Não use apenas a posição intermediária da alavanca como critério de controle.
Por que comparar a construção tripartida?
Pode facilitar acesso ao conjunto central em modelos que o permitam. A manutenção exige linha isolada, despressurizada e procedimento do fabricante. Compare espaço, peças de reposição e custo do conjunto com a bipartida.
Principais aplicações e forma de operação
Bloqueio em utilidades e processos compatíveis; a alavanca ou o atuador gira a esfera um quarto de volta.
Erros comuns na escolha
Usar uma esfera comum para controle contínuo ou escolher só pela rosca, sem conferir passagem, sede e torque.
Custo-benefício na utilização
Compare passagem plena/reduzida, facilidade de manutenção e perda de carga. Construção tripartida pode favorecer acesso, mas não é sempre o menor custo total.
Durabilidade e capacidade do modelo
A vida útil varia com fluido, temperatura, ciclos e manutenção. Para capacidade, confira Kv/Cv e limites pressão–temperatura do produto; a bitola não define uma vazão nem uma pressão universal.
Entenda as referências técnicas desta página
As explicações abaixo apresentam os pontos usados neste conteúdo em linguagem própria. A fonte de cada resumo fica identificada para consulta complementar.
Como interpretar a referência Mipel 9310
É uma linha de esfera tripartida com opções de ligação roscada ou para solda. Passagem e extremidades variam conforme a configuração especificada.
Na prática: Não trate BSP, NPT e solda como intercambiáveis. Confira também material, sede e a relação entre pressão e temperatura.
Fonte consultada: Mipel — linha 9310. Resumo explicativo em redação própria; revisão em 31/10/2026.
As orientações práticas e os exemplos de cálculo são explicativos. Para dimensionamento, aprovação ou compra, confira a edição normativa exigida e a documentação do produto selecionado. Este conteúdo não reproduz o texto integral das normas nem declara certificação da distribuidora.
Como preparar sua consulta
Informe diâmetro, material, conexão, norma, condições de trabalho e quantidade. Se houver desenho técnico, ele ajuda na confirmação das medidas.
